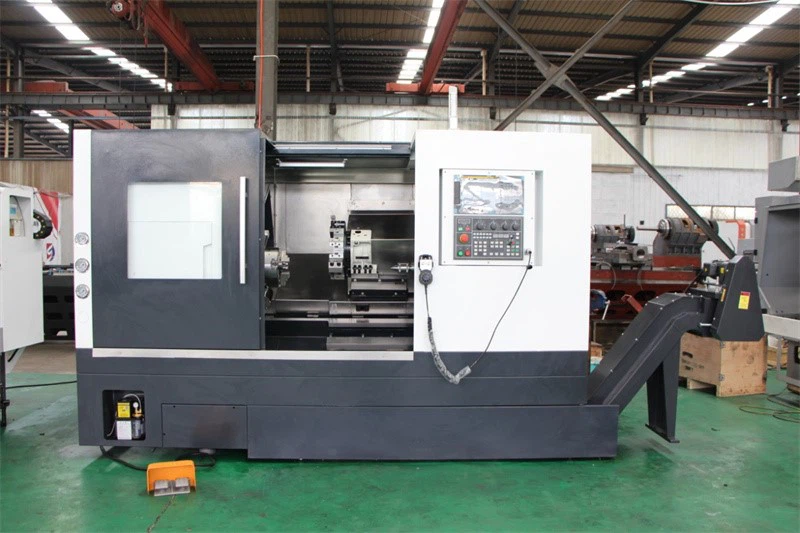

- Cấu trúc nghiêng tổng thể của giường, đúc liền khối, nâng cứng, thiết kế dẫn hướng bi/trượt;
- Thiết kế lỗ khoan trục chính lớn, cấu hình hiệu suất cao, độ cứng và ổn định tốt;
- Động cơ servo được thiết kế với các thông số kỹ thuật mở rộng để có tốc độ và hiệu suất chuyển động nhanh hơn;
- Giá đỡ công cụ trạm thủy lực 12-được nhập khẩu/phụ trợ được phát triển độc lập với cấu hình và hiệu suất cao hơn;
- Thông số kỹ thuật của động cơ trục chính được mở rộng, công suất và mô-men xoắn được tăng lên, khả năng cắt vật nặng được cải thiện đáng kể.
|
Thông số kỹ thuật |
Các đơn vị |
NL201EP |
NL252EP |
NL502SP |
NL634SP |
|
Tối đa. đường kính quay của giường |
Mm |
￠450 |
￠550 |
￠600 |
￠650 |
|
Tối đa. đường kính quay của yên giường |
mm |
￠230 |
￠370 |
￠450 |
￠450 |
|
Tối đa. đường kính cắt |
Mm |
￠350 |
￠320 |
￠500 |
￠630 |
|
Tối đa. độ dài cắt |
Mm |
320 |
435 |
565 |
550 |
|
Tối đa. đường kính của thanh thông qua |
Mm |
￠66 |
￠66 |
￠74 |
￠91 |
|
Tốc độ tối đa trục chính |
Mm |
4000 |
4000 |
2500 |
2000 |
|
Mô-đun đầu trục chính |
ISO |
A2-6 |
A2-6 |
A2-8 |
A2-11 |
|
Đường kính trục chính xuyên qua lỗ |
Mm |
￠76 |
￠76 |
￠92 |
￠102 |
|
Đường kính tay áo ụ |
- |
￠75 |
￠100 |
￠130 |
|
|
Du lịch tay áo ụ |
- |
80 |
100 |
100 |
|
|
Hành trình X/Z |
Mm |
200/455 |
240/550 |
295/600 |
330/1100 |
|
Di chuyển nhanh X/Z |
m/phút |
30/36 |
30/36 |
16/20 |
12/16 |
|
Đường kính/bước vít trục X |
Mm |
￠32/10 |
￠32/10 |
￠32/8 |
￠40/10 |
|
Đường kính/bước vít trục Z |
Mm |
￠32/12 |
￠32/12 |
￠40/10 |
￠40/10 |
|
Số trạm tháp pháo thủy lực |
8 |
12(tháp pháo servo) |
12(tháp pháo servo) |
12(tháp pháo thủy lực) |
|
|
Thông số kỹ thuật của giá đỡ dụng cụ tiện bên ngoài |
Mm |
25*25 |
25*25 |
25*25 |
32*32 |
|
Đường kính tối đa của giá đỡ dụng cụ khoan |
Mm |
￠40 |
￠40 |
￠40 |
￠50 |
|
Độ chính xác định vị trục X |
mm |
0.006 |
0.006 |
0.01 |
0.012 |
|
Độ chính xác định vị trục Z |
Mm |
0.006 |
0.006 |
0.012 |
0.014 |
|
Độ chính xác định vị lặp lại trục X |
Mm |
0.004 |
0.004 |
0.005 |
0.006 |
|
Độ chính xác định vị lặp lại trục Z |
mm |
0.004 |
0.004 |
0.007 |
0.008 |
|
Tổng công suất máy |
Kva |
25 |
25 |
30 |
35 |
|
Kích thước tổng thể của máy (L*W*H) |
Mm |
3660*1790*1720 |
3870*1710*1655 |
4250*1880*1950 |
5467*1945*2075 |
|
Hệ thống CNC |
Fanuc SIEMENS (khách hàng lựa chọn) |
||||
|
Công suất động cơ chính |
KW |
11/11 |
11/15 |
15/18.5 |
18.5/22 |
|
Mô-men xoắn động cơ servo |
N.m |
11/11 |
11/11 |
20/20 |
20/20 |
|
Trọng lượng máy |
Kilôgam |
3400 |
3800 |
4300 |
7500 |
