Dự án |
đơn vị |
CW61125 |
CW61140 |
CW61160 |
|
công suất |
||||
|
Đường kính quay tối đa của giường |
mm |
1250 |
1400 |
1600 |
|
Đường kính cắt tối đa |
mm |
865 |
1010 |
1210 |
|
Chiều dài phôi tối đa |
mm |
3000/4000/5000/6000/8000/10000/12000 |
||
|
Chiều dài cắt tối đa |
mm |
2800/3800/4800/5800/7800/9800/11800 |
||
|
Chiều rộng ray giường |
mm |
970 |
||
|
Lực cắt chính tối đa |
N |
45000 |
||
|
Trọng lượng phôi tối đa giữa các đầu |
Kilôgam |
10000 |
||
|
Con quay |
||||
|
Trục chính qua đường kính hoie |
mm |
130 |
||
|
Độ côn phía trước trục chính |
Số liệu 140 |
|||
|
Phạm vi tốc độ trục chính |
r/phút |
Chuyển tiếp:3.15-315; đảo ngược:3.5-291 |
||
|
Các loại tốc độ trục chính |
Tiến: 21 lùi: 12 |
|||
|
Chuyển động nạp |
||||
|
Số lượng cấp liệu dọc và ngang |
56 |
|||
|
Phạm vi nguồn cấp dữ liệu |
mm |
Dọc:{{0}}.1-12 Ngang: 0.05-6 Giá đỡ dao trên:0.025-3 |
||
|
Phạm vi số chủ đề số liệu |
44; 1-120mm |
|||
|
Phạm vi số chủ đề inch |
31; 28-1/4 |
|||
|
Phạm vi số chủ đề mô-đun |
45;0.5-60mm |
|||
|
Phạm vi số ren đường kính |
38;1/2-56DP |
|||
|
bài đăng công cụ |
||||
|
Hành trình ngang tối đa của phần còn lại của dụng cụ dưới |
mm |
650 |
||
|
Hành trình tối đa của phần còn lại của dụng cụ trên |
mm |
300 |
||
|
Phần thanh công cụ |
mm |
45(Kích thước giá đỡ dụng cụ: 260*260) |
||
|
Góc xoay của dụng cụ |
º |
±90º |
||
|
Giá đỡ dụng cụ tốc độ di chuyển nhanh |
mm/phút |
Chân dung:3740;Ngang:1870;Kệ dao trên:935 |
||
|
Hành trình tối đa của yên xe |
mm |
2900/3900/4900/5900/7900/9900/11900 |
||
|
Ụ sau |
||||
|
Đường kính tay áo ụ |
mm |
220 |
||
|
Du lịch tay áo ụ |
mm |
300 |
||
|
Lỗ côn tay áo ụ |
Morse6 |
|||
|
Người khác |
||||
|
Công suất động cơ chính |
kw |
22 |
||
|
Chiều dài máy |
mm |
6020/7020/8020/9020/11020/13020/15020 |
||
|
Chiều rộng máy |
mm |
1995 |
||
|
Chiều cao máy |
mm |
2175/2325/2525 |
||

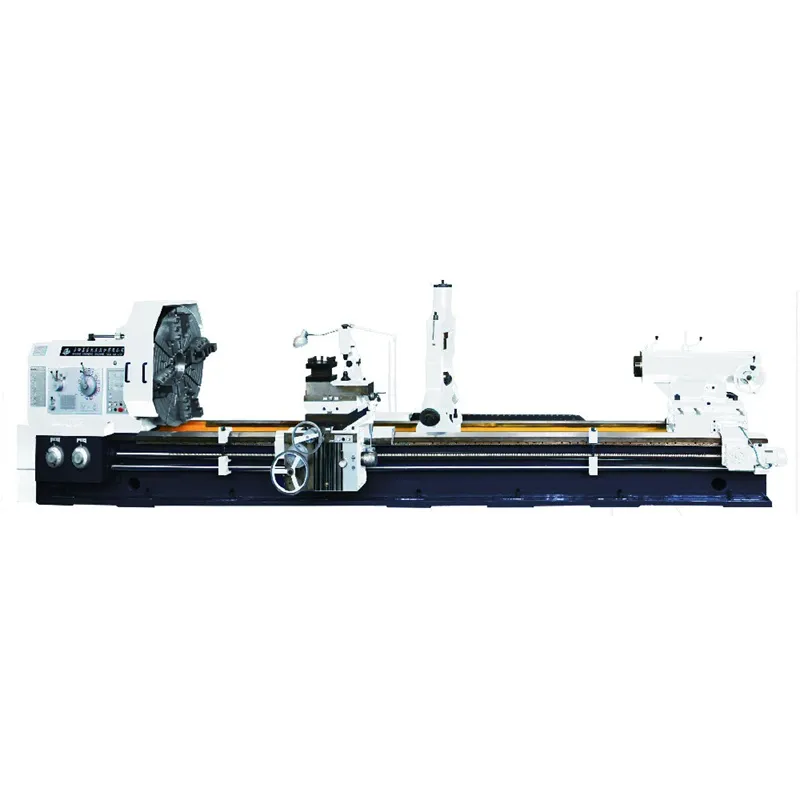

Chú phổ biến: Đường ray dẫn hướng rộng 970mm máy tiện ngang thông thường, Trung Quốc Đường ray dẫn hướng rộng 970mm máy tiện ngang thông thường nhà cung cấp, nhà máy
